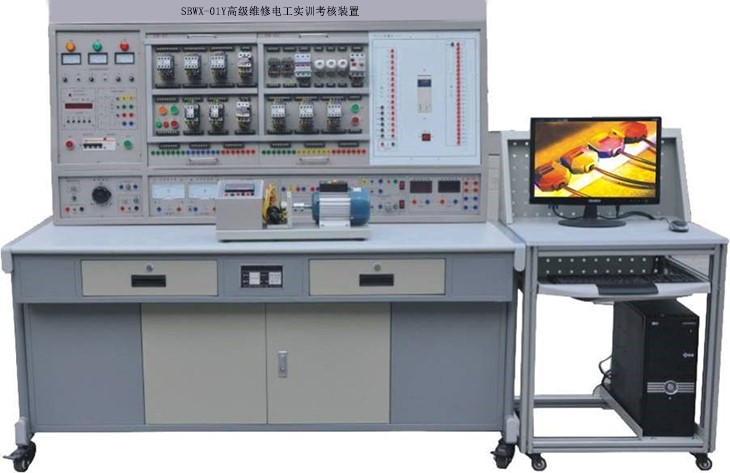

SBWX-01Y高級維修電工技能實訓考核裝置
一、概述：
高級維修電工技能實訓考核裝置,高級維修電工實訓考核裝置是根據勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足技師技術及中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。
二、高級維修電工實訓考核裝置特點：
1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2.操作臺只需三相四線的交流電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
6.通過走線槽進行走線，進行工藝布線訓練。
7.具有多媒體智能型實驗管理器：故障設置、故障排除、參數設定、遠程起動、到時切斷電源、自動評分等功能。含通訊電纜。
三、高級維修電工實訓考核設備技術性能：
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.重 量：100Kg
5.外形尺寸：2080×70×1630mm3
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
四、高級維修電工實訓考核裝置的基本配置及功能：
（一）DW02 電源控制箱
主控屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
（二）主控功能板配備資源
1、主控功能板
(1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；(2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；
★(2) 基于物聯網實驗室安全用電智能控制系統（全室共1臺）
1、特點
當智能控制系統檢測到有漏電或觸電情景出現時，智能控制系統在0.1秒斷開連接，保證人身和財產安全；智能控制系統本身有故障指示燈，用戶可根據智能控制系統故障指示燈顯示判斷出當前故障狀態，便于處理；智能控制系統有掛鎖功能，需要檢修時，在掛鎖位置上鎖，★防止他人上電，檢修更安全。可以采集現場輸出型裝置數據，通過多種物聯網通信方式上傳至云端，實現本地設備的遠程監控。
2、功能
基于物聯網實驗室安全用電智能控制系統，可進行用電數據采集、統計、存儲、分析、查詢等。運用前端數據可視化技術將實時的用電數據展示在平臺上，并以圖表的形式提供可視化的用電信息查詢功能；運用數據庫技術實時監測用電設備和線路運行狀況，對異常狀況及時告警，從而預防電氣火災；運用用電系統故障定位技術及時發現并精準定位用電故障點，自動生成故障報告，協助用戶第一時間修復用電系統故障；運用電能質量監測技術實時分析和評估電能質量問題，并提供定制化的治理方案，協助用戶獲得優質電能；運用大數據技術和行業數學模型統計、分析并挖掘基礎的用電數據，基于數據發掘節能潛力，從而提供能效優化方案。滿足用電管理系統可視、安全、可靠、優質和經濟的智慧用電模塊需求。
3、基于物聯網實驗室安全用電智能控制系統由執行裝置與網機組成，技術參數分別為：
（1）執行裝置技術參數
（1）極數：3P+N
（2）脫扣特性：C（5-10）In D（10-14）In
（3）額定電流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A
（4）額定電壓：Ue AC 230V/400V
（5）額定頻率f：50Hz
（6）額定短路分?jǐn)嗄芰Γ?span lang="EN-US">Icu10kA
（7）殼架等級額定電流：Inm63A
（8）缺相保護：設備防燒毀保護模式
（9）漏電保護：元器件損壞保護模式
（10）過載保護：電流過大防燒毀模式
（11）短路保護：碰線防燒毀模式
（12）掛鎖保護：便于維修安全
（13）過溫保護：可監測線路溫度
（14）過欠壓保護：防止造成人身事故和機械設備損壞
（15）漏電或觸電時0.1秒斷開
（16）故障指示燈，便于查看工作狀態
★（17）掛鎖功能，檢修更方便
（2）網機技術參數
（1）內置STM32F103C8T6主控芯片
（2）外置8M無源晶振
（3）采用SP3485作為485通信芯片
（4）485防浪涌保護
（5）標準RS485接口，可直接串口設備
（6）智能型數據終端，便捷實現數據傳輸功能
★（7）提供強大的中心管理軟件，方便設備管理
★（8）提供便捷的軟件升級和固件更新服務
★（9）提供數據庫數據備份，方便查看歷史數據
（10）尺寸：89mm*67.5mm*20.5mm
（11）重量：70g
（12）電源：AC220V
（13）功耗：1.5W
（14）工作溫度：-25℃ - +70℃
（15）工作濕度：95%
（16）WiFi版最大下行傳輸速率：64kbps
（17）WiFi版最大上行傳輸速率：32kbps
現場需對功能逐一演示，提供有效、權威的證明文件，佐證該產品的可靠、安全、先進性。
2、交、直流電源
(1) 勵磁電源：直流220V/0.5A，具有短路保護。
(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
(3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功
(4) 交流電源：
①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；
②、設有單相調壓器一組，可得到交流0～250V可調電壓；
③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表
(1) 交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。
(2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
★(3) 功率、功率因數表：
1）功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。
2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。
3)負載類型：L、R、C。
4)測量精度：±0.5%+2。
5)抽樣率：5次/秒
6)工作溫度范圍：-20℃～+50℃。
7)上位機具有實時監視及關斷功能。
8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★(4) 直流電壓表：
1)測量范圍：0-1000V, 設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。
2) 2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。
3)測量精度：±0.5%+2。
4)抽樣率：5次/秒
5)工作溫度范圍：-20℃～+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★（5）直流電流表：
1)測量范圍：0-5A,設置 2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。
2)2.7寸TFT液晶屏顯示四位測量值，超量程提示。
3)測量精度：±0.5%+2。
4)抽樣率：5次/秒
5)工作溫度范圍：-20℃～+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★4、智能型故障設置答題器：
4.1：采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
4.2：控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離，避免復雜連線干擾控制器，系統更加可靠。
4.3：驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
4.4：手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
4.5：手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
4.6：可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
4.7：可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕�(jù)用戶使用要求調整故障設置點的數量和故障設置類型。
4.8：所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
4.9：用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。
五、實訓項目
1.日光燈電路的連接；
2.直流電動機的正反轉實驗；
3.直流電動機啟動實驗；
4.直流電動機電樞串聯電阻啟動控制電路連接實訓；
5.直流電動機降壓?jiǎn)?dòng)控制電路連接實訓；
6.直流電動機調速實驗及電樞串聯電阻調速控制電路連接實訓；
7.直流電動機改變電源電壓調速制電路連接實訓；
8.三相異步電動機直接啟動控制電路
9.三相異步電動機點動控制電路
10.三相異步電動機自鎖控制電路
11.三相異步電動機按鈕聯鎖正反轉控制電路
12.三相異步電動機接觸器聯鎖正反轉控制電路
13.三相異步電動機雙重聯鎖正反轉控制電路
14.三相異步電動機工作臺自動往返控制電路
15.兩臺三相異步電動機順序啟動、順序停轉控制電路
16.三相異步電動機的兩地控制電路
17.接觸器控制的Y-△控制
18.時間繼電器控制的Y-△控制
19.三相異步電動機單向啟動反接制動控制電路
20.三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路
21.三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路
22.三相異步電動機正反轉啟動能耗制動控制電路
23.雙速電動機調速控制電路的連接
24.三相異步電動機正反轉啟動反接制動控制線路
25.C620型車床電氣控制線路
26.電動葫蘆電氣控制
27.Y3150滾齒機控制電路
28.插座和一個開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
29.兩個雙聯開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
30.三個開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
31.聲控開關控制白熾燈電路的接線
32.觸摸延時開關控制白熾燈電路的接線
33.人體感應開關控制白熾燈電路的接線
34.PLC控制十字路口交通燈的模擬
35.PLC控制自動供水模擬控制的模擬
36.PLC控制裝配流水線控制的模擬
37.PLC控制機音樂噴泉模擬控制
38.PLC控制搶答器模擬控制
39.PLC控制天塔之光
40.控制電鍍系統的自動控制
41.PLC控制洗衣機的自動控制
42.PLC控制的三相異步電動機正反轉控制
43.PLC控制的三相異步電動機Y-△啟動控制
44.PLC控制的三相異步電動機降壓?jiǎn)?dòng)控制
45.PLC控制的三相異步電動機能耗制動控制
46.變頻器功能參數設置與操作
47.變頻器報警與保護功能
48.多段速度選擇變頻調速
49.外部端子點動控制
50.控制電機正反轉運動控制
51.控制電機運行時間操作
52.瞬間停電變頻器參數設定
53.外部電壓變頻調速
54.外部電流變頻調速
55.三相異步電動機的變頻開環調速
56. PLC控制變頻器調速
57. CA6140車床電氣控制電路單元常見故障的檢查與排除（10個故障點，自動設故）。
58．X62W銑床電氣控制電路單元常見故障的檢查與排除（16個故障現象，自動設故）
1)全部電機均缺一相，所有控制回路失效；
2)主軸電機缺一相；
3)主軸電機缺一相；
4)M2、M3電機缺一相，控制回路失效；
5)冷卻泵電機缺一相；
6)冷卻泵電機缺一相；
7)刀架快速移動電機缺一相；
8)刀架快速移動電機缺一相；
9)除照明燈外，其它控制均失效；
10)控制回路失效；
1)主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控制變壓器及照明變壓器均沒電；
2)主軸電機無論正反轉均缺一相；
3)進給電機反轉缺一相；
4)快速進給電磁鐵不能動作；
5)照明及控制變壓器沒電，照明燈不亮，控制回路失效；
6)控制變壓器沒電，控制回路失效；
7)照明燈不亮；
8)控制回路失效；
9)控制回路失效；
10)主軸制動失效；
11)主軸不能啟動；
12)主軸不能啟動；
13)工作臺進給控制失效；
14)工作臺向下、向右、向前進給控制失效；
15)工作臺向后、向上、向左進給控制失效；
16)兩處快速進給全部失效。
六、表一、高級維修電工實訓考核裝置總體配置
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
|
1 |
維修電工實訓考核臺 |
臺 |
1 |
外形尺寸：2080mm×700mm×1650mm ； 材 料：鋼木結構；符合國家相關環保要求； 輸入電壓：AC 380 V±10% 50 Hz 三相五線； 容 量：＜1.5 kVA； 實 驗 屏：用于掛置實訓單元掛板 具體配置詳見 表二、維修電工實訓考核臺架詳細說明表 |
|
|
2 |
電氣控制實訓單元掛箱及電機 |
塊 |
1 |
DW-05 |
電工技能實訓組件（五） |
|
塊 |
1 |
DW-06 |
維修電工實訓組件（一） |
||
|
塊 |
1 |
DW-07 |
維修電工實訓組件（二） |
||
|
塊 |
1 |
DW-08 |
維修電工實訓組件（三） |
||
|
塊 |
1 |
DW-09 |
維修電工實訓組件（四） |
||
|
塊 |
1 |
DW-11 |
儀表照明實訓考核組件（二） |
||
|
塊 |
1 |
SB006 |
CA6140型車床電路智能化實訓考核掛箱 |
||
|
塊 |
1 |
SB008 |
X62W型銑床電路智能化實訓考核掛箱 |
||
|
臺 |
1 |
SBDJ02 |
三相鼠籠電動機AC380V（Y/△） |
||
|
SBDJ03 |
三相鼠籠電動機AC380V（Y/△,帶速度繼電器） |
||||
|
SBDJ04 |
三相雙速異步電動機 |
||||
|
SBDJ05 |
直流并（他）勵電動機 |
||||
|
3 |
變頻器實訓掛箱 |
套 |
1 |
西門子V20 0.37KW變頻器，帶有RS485通訊接口及BOP操作面板。 |
|
|
4 |
PLC主機掛箱 |
套 |
1 |
配西門子1200主機CPU1214C |
|
|
5 |
PLC實訓掛箱
|
塊
|
1
|
交通信號燈/自動供水/裝配流水線/搶答器/ |
|
|
音樂噴泉/天塔之光/電鍍系統的自動控制/洗衣機的自動控制 |
|||||
|
6 |
電機導軌及光碼盤測速系統 |
套 |
1 |
含光碼盤測速系統（配有光電編碼器）一套，導軌1幅，道軌平整度好，無應力變形，同心度好 |
|
|
7 |
SC-09通訊編程電纜 |
根 |
1 |
用于PLC主機與PC機通訊 |
|
|
8 |
工控組態軟件 |
套 |
1 |
|
|
|
9 |
PLC仿真實訓軟件 |
套 |
1 |
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態 （2）PLC編程訓練、PLC程序編寫測試等功能 （3）實現PLC運行模擬，對錯誤程序進行檢查 |
|
|
11 |
電工連線 |
套 |
1 |
20根：長1000mm 黃6條、綠6條、紅6條、黑2條； 10根：長600mm 黃2條、綠2條、紅2條、藍2條、黑2條。 |
|
|
12 |
常用工具 |
套 |
1 |
一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；斜口鉗1把。 |
|
|
13 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
|
|
14 |
電腦小推車 |
套 |
1 |
鋼鋁結構，裝有4只萬向輪 |
|
|
15 |
★配套教學資源 |
套 |
共1 |
附件（購買8套以下無此項配置） |
|
表二、維修電工實訓考核臺架詳細說明表
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
維修電工實訓考核臺架 |
套 |
1 |
鋼木結構；尺寸：1600mm×300mm×850mm； 用于掛置實訓單元掛箱等。 |
|
2 |
數字式直流電壓表 |
個 |
1 |
量程0～300 V；三位半數顯示 |
|
3 |
數字式直流電流表 |
個 |
1 |
量程0～5A；三位半數字顯示 |
|
4 |
指針式交流電壓表 |
個 |
1 |
0～500V帶鏡面交流電壓表一只，精度1.0級。 |
|
5 |
指針式交流電流表 |
個 |
1 |
0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。 |
|
6 |
功率、功率因數表 |
個 |
1 |
|
|
7 |
固定交流電源 |
套 |
1 |
（輸入）380 V/220V（輸出）110 V、36 V、20 V（兩組）、12 V、6.3 V；（具有過流保護報警切斷電源，智能化誤操作記錄功能） |
|
8 |
可調交流電源輸出 |
組 |
1 |
0～220V連續可調；（具有過流保護報警切斷電源，智能化誤操作記錄功能） |
|
9 |
直流穩壓電源輸出 |
組 |
1 |
1、可調同步電樞電源0～40V 可調2 A（ 1組）； 2、+12 V/1.5A 1組； -12V/1.5 A 1組； +5 V/1.5A 1組； |
|
10 |
電樞電壓輸出電源 |
組 |
1 |
0～220/2A；具有過流保護報警切斷電源，智能化誤操作記錄功能）； |
|
11 |
勵磁電源輸出 |
組 |
1 |
220 V/0.5 A（具有過流保護報警切斷電源，智能化誤操作記錄功能）。 |
|
12 |
整流二極管 |
只 |
4 |
2N5408 |
|
13 |
智能型故障設置與大屏幕液晶答題器 |
套 |
1 |
故障自動設置、故障排除考核、參數設定自動評分等功能。含通訊電纜。 |
|
14 |
誤操作記錄裝置 |
套 |
1 |
自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實訓技能的考核提供一個統一的標準。 |
|
15 |
安全保護 |
組 |
1 |
漏電保護動作電流≤ 30 mA、緊急停電保護按鈕開關、各組電源具有過流切斷各自電源保護，單片機自動控制工作電流限流功能。 |
|
16 |
交流電源輸出插孔 |
組 |
1 |
380V電源：插座式一組、接插式一組（三相五線） 220V電源：三插式一組、接插式一組 |
