空調控制實驗實訓考核裝置（美的定頻）
SB-G7空調控制實驗實訓考核裝置（美的定頻）
一、概 述
智能空調控制實驗實訓考核裝置"是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于"制冷原理及應用"、"制冷空調技術"、"制冷空調設備維修與操作"等教學實訓要求。該裝置集制冷系統、電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。

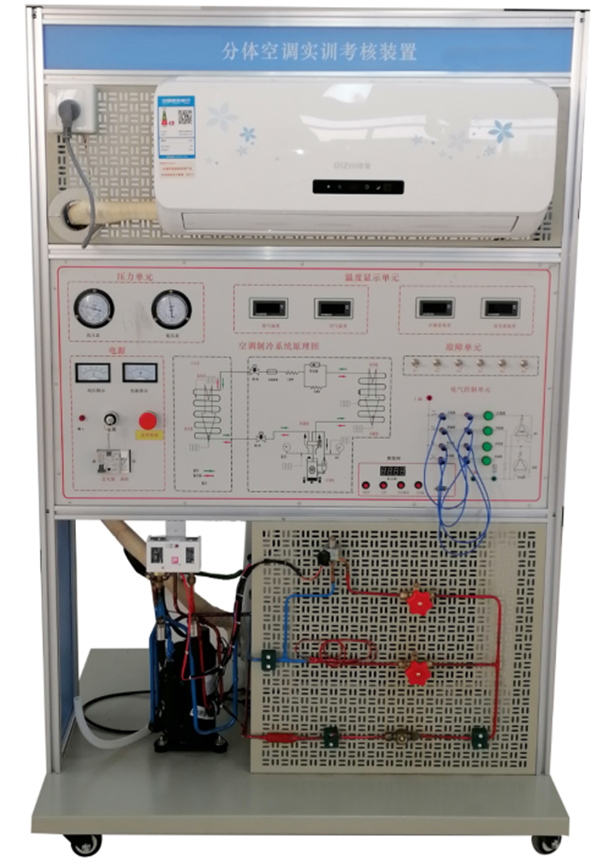

正面圖
二、特 點
1、整個系統真實完整,
與市場上的空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能
2、裝置直觀展示了空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈，使整個空調系統的實時工作狀態一目了然；
3、制冷可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱并設有視液鏡，可觀察制冷劑狀態。
4、本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作
5、設有電流型漏電保護裝置；并有熱保護器件，對壓縮機進行過熱、過載保護、可靠、防觸電
6、制冷系統上設置用手動節流閥，和自動節流裝置，可模擬不同環境下的制冷模式，和故障設定
7、流程圖：彩色噴繪的制冷系統原理圖，結構為鐵質板金，尺寸1000*300MM
9、故障考核：實訓臺安裝有故障考核板系統，電氣考核模塊安裝在實訓臺的右邊，高度方便學生操作，通過考核器來進行對空調的故障設置，功能如下模式：
1）、模式1：本機運行，可以實現原空調機整機運行，在不使用外部的空調電腦板控制時，可切換成空調的原機線路板進行控制。假如更換室內外機，可以實現不影響電氣實訓考核模塊的故障考核。
2）、模式2：維修板接入，直接用外部"定頻空調實訓考核模"塊線路板直接運行控制空調。
10、定頻空調實訓考核模塊：裝有一個可以設置外部原裝空調線路板故障的智能考核器和一塊原裝的空調主板�？己四K上我們直接在外部的線路板上做好故障，（如：內風機故障、傳感器故障、空調的外風機故障、四通閥故障等）。把外部線路板的線接上公頭帶針的插座，留有足夠的長度。做故障時只需把空調的內機插頭拔掉插到我們引過來的插座上就可以了。通過把空調線路板的線插到各個插口上，然后通過智能考核器設置故障從而達到考核效果。
三、技術參數
1．工作電源：AC220V
50Hz±5%
2．外形尺寸：1100×800×1800mm
3．整機功耗：1100W
4、適用電壓范圍：160V～253V
5、最大遙控距離8m，角度90度。
6、噪聲：內機37-44dB，外機是55-65dB。
7、環境溫度：-5℃-40℃
8、相對濕度：≤85%（25℃）
四、空調控制實驗實訓考核裝置的基本裝備
1、電源、儀表控制屏
控制屏為鋁合金結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：
2、交流電源控制單元：單相三線制220V交流電源供電，交流電壓表1只
測量范圍０～250V，用于監測電網電壓，交流電流表1只,測量范圍分別為０～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，
3、制冷系統壓力檢測單元：提供2只真空壓力表，測量范圍分別為-0.1～1.5MPa、-0.1～3.5MPa，用于測量空調.
4、溫度檢測單元：提供三位半數字溫度表4只，壓縮機排氣溫度、回氣溫度、冷凝器溫度、蒸發器溫度，顯示不同點的溫度變化情況,直觀分析空調的故障現象。
5、電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
6、實訓臺:實訓桌為鋁合金雙層亞光密紋噴塑結構，、防水、耐磨高密度板,結構堅固，造形美觀大方；桌。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。
7、空調器的內機和外機分別安裝在實訓臺的上端模擬墻和底座上，采用1P美的定頻/變頻空調，。
五、空調控制實驗實訓考核裝置配置表
|
序號 |
名稱 |
名稱 |
數量 |
|
1 |
壓縮機1P |
|
1套 |
|
2 |
液視鏡 |
|
1套 |
|
3 |
電壓表 |
|
1套 |
|
4 |
電流表 |
|
1套 |
|
5 |
高壓表 |
面板 |
1套 |
|
6 |
低壓表 |
面板 |
1套 |
|
9 |
手動膨脹閥 |
|
1套 |
|
7 |
過濾器 |
3/8 |
1套 |
|
8 |
毛細管， |
|
1套 |
|
9 |
溫度表 |
I900 |
4套 |
|
10 |
故障考核系統 |
|
1套 |
六、實訓項目
1、技工基本技能實訓
2、專用工具的基本操作
3、系統管件焊接
4、系統的檢漏
5、制冷系統的抽真空與充注制冷劑實訓
6、技能實訓設計、安裝、調試及檢修
7、室外風機不轉,空調壓力升高，壓力保護動作，整機保護實訓
8、空調器四通閥故障與分析,不能工作在熱泵狀態，
9、制冷劑少，測與故障分析與排除
10、毛細管堵塞的故障現象
11、空調的安裝，
12、移機回收實訓
2.實訓項目
1、
室內溫度傳感器開路
2、
室內管溫傳感器開路
3、室內風機高、中、低速故障
4、擺風電機故障
5、外機盤管溫度傳感器故障
6、5V電源故障
7、
外風機故障
8、
四通閥線圈故障
|
