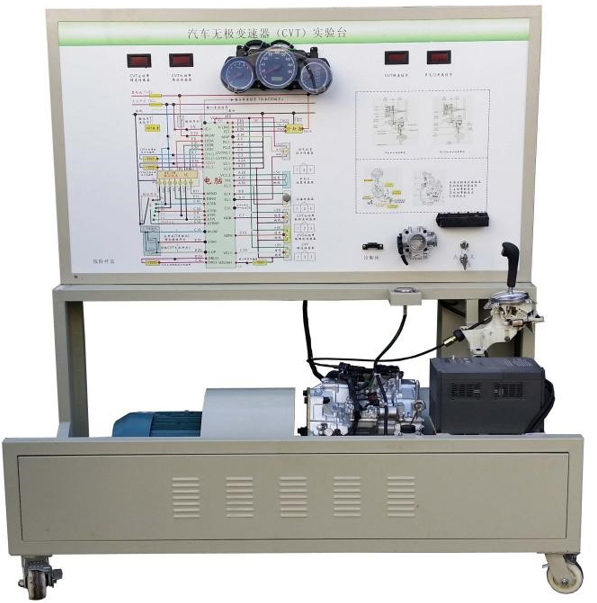

本田CVT 變速器實訓臺

本田CVT變速器實訓臺

一．產品簡介

該設備采用翻新本田飛度電控?zé)o級變速器總成為基礎，用可調速三相異步電動機做動力源，可對無級變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作。真實展示無級變速器組成結構和工作過程；

適用于學校對自動變速器理論和維修實訓的教學需要。

二、功能特點

1.真實可運行的無級變速器、充分展示無級變速器的工作過程和組成結構，如：液力變扭器、機械傳動、液壓控制和電子控制等。

2.電機直接驅動變速器,電機與變速器通過聯軸直接固定.

3.可通過變頻器設定電機銘牌上規定的額定電流值，實現用電子熱過載繼電器來防止電機過載，為了防止機械設備起動/停止期間的沖擊，可通過變頻器設定以S曲線圖形進行加速/減速。

3.實訓臺面板上繪有彩色噴繪電路圖和工作原理示意圖，學員可直觀對照電路圖和實物，認識和分析CVT自動變速器控制系統的工作原理。

4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

5.實訓臺面板上安裝有汽車儀表、可實時顯示轉速、車速等參數變化。

實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對無級變速器電控系統進行讀取故障碼、清除故障碼等自診斷功能。

6.實訓臺面板上安裝有無級變速器各電磁閥指示燈，實時顯示各電磁閥的工作狀態。

7.實訓臺配備有電源總開關、電機防護罩、輸出軸防護罩等安全保護裝置

8.設備面板柜：1.5mm冷板沖壓成形，背面設置維修門；底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

序號	名稱	規格型號	單位	數量
1	檢測控制面板(帶3mm厚有機玻璃保護)	裝有各種檢測端子以及彩色原理圖	套	1
2	組合儀表		套	1
3	無級變速器控制電腦		臺	1
4	診斷座	OBDⅡ	個	1
5	點火開關		個	1
6	無級變速器總成	CVT，含各種傳感器	套	1
7	壓力表	0-25kg/cm2	個	1
8	節氣門總成		套	1
9	曲軸傳感器及信號盤		套	1
10	變速器檔位總成		套	1
11	變速器油散熱裝置		套	1
12	三相異步電動機		臺	1
13	變頻器		臺	1
14	移動臺架(帶自鎖腳輪裝置)	1600×900×1700mm(長×寬×高)	臺	1
15	故障模擬與故障排除裝置		套	1
