東風天錦電控高壓共軌柴油發動機實訓臺(六缸)
一、產品簡介

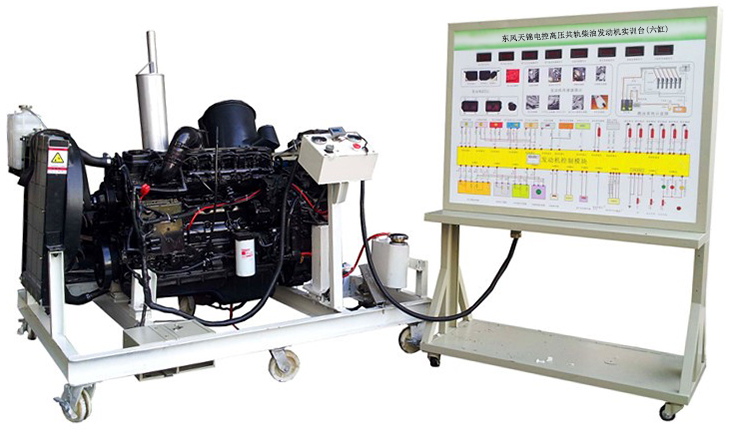

東風天錦電控高壓共軌柴油發動機實訓臺本實訓系統以翻新東風天錦國三共軌原廠柴油發動機總成。及運行附件為主體部件，發動機可起動運行，進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示柴油發動機結構與原理及工作過程。
二、組成結構
柴油發動機總成、組合儀表、發動機控制單元、散熱系統(水箱、風扇、上下水管)、排氣系統、進氣系統（進氣軟管、空氣濾清器總成）、原車電路原理圖板及檢測端子面板、蓄電池、電源總開關、燃油箱、油水分離器、油門踏板裝置、可移動機臺架、臺架高溫及轉動等部位加裝防護裝置等。
三、發動機技術參數
進氣形式：增壓中冷；汽缸數：6；汽缸排列形式：直列；排量：6.06L；排放標準：國三/歐三；最大輸出功率：132kW；額定轉速：2500rpm；最大馬力：180馬力；最大扭矩：650N.m；最大扭矩轉速：1500rpm；發動機形式：電控式；缸徑x行程：101x125mm。
四、功能特點
1、真實可運行的柴油發動機，充分展示柴油發動機的組成結構和工作過程。
2、實訓臺面板上繪有柴油發動機電路部分彩色噴繪原理圖，面板采用鋁塑板UV制作；
3、實訓臺配備有油門裝置，可方便對發動機加速減速。
4、實訓臺配備有電源總關、水箱防護罩、飛輪防護罩等安全保護裝置。
5、實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器的電信號，如電阻、電壓、電流、頻率、波形信號等。
6、實訓臺底座部分采用鋼性結構焊接，表面采用烤漆工藝，帶自鎖腳輪裝置，移動靈活。
五、其它參數
1．工作電源：24V；
2．油箱容積：10L；
3．工作溫度：-50℃～50℃；
4. 面板工藝： 采用鋁塑板，表面氧化噴漆，UV平板高真彩彩色原理圖，10年不變色不褪色不變形，經久耐用、美觀大方；
5.優質鋼材：40×80×3.0鋼材；
6.安全護欄：3.0不銹鋼、2.5沖孔板；
7.保養間隔：90天。
8.外形尺寸：運行臺1600×1400×1300mm(長×寬×高)；檢測臺1240×600×1600mm(長×寬×高)
六、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子以及彩色電路圖 |
套 |
1 |
|
2 |
組合儀表 |
|
套 |
1 |
|
3 |
發動機控制電腦(ECU) |
|
臺 |
1 |
|
4 |
診斷座 |
OBDⅡ |
個 |
1 |
|
5 |
點火開關 |
|
個 |
1 |
|
6 |
電控高壓共軌柴油發動機總成 |
|
套 |
1 |
|
7 |
燃油箱 |
10L |
個 |
1 |
|
8 |
油門控制裝置 |
|
套 |
1 |
|
9 |
進、排氣管 |
|
套 |
1 |
|
10 |
水箱(含保護罩) |
|
套 |
1 |
|
11 |
冷卻電子風扇 |
12V，80W |
個 |
2 |
|
12 |
空氣濾清器及進氣管 |
原車 |
套 |
1 |
|
13 |
蓄電池 |
12V 80Ah |
臺 |
2 |
|
14 |
繼電器 |
含：主繼電器、起動繼電器、冷卻風扇繼電器、預熱繼電器等 |
套 |
1 |
|
15 |
保險絲盒 |
|
個 |
1 |
|
16 |
電源總開關 |
50A |
個 |
1 |
|
17 |
移動臺架(帶自鎖腳輪裝置) |
運行臺1600×1400×1300mm(長×寬×高) 檢測臺1240×600×1600mm(長×寬×高) |
臺 |
1 |
|
18 |
故障模擬與排除裝置 |
|
套 |
1 |
|
19 |
設備教師手冊 |
|
套 |
1 |
|
20 |
設備合格證、保修卡 |
|
套 |
1 |
