SB-RG02空氣加熱/冷卻器性能測試實驗裝置

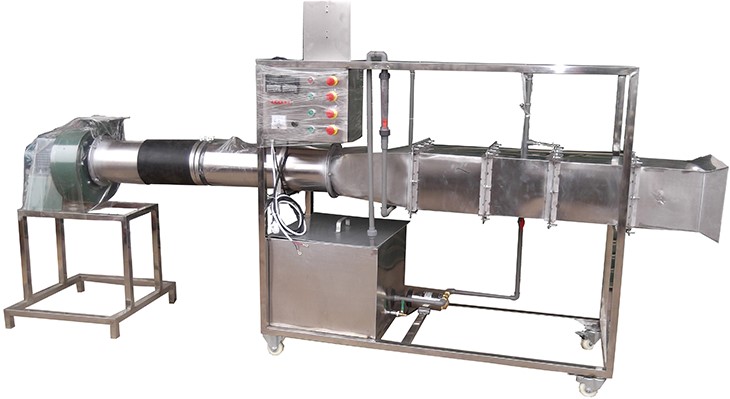

參考圖片
[項目特征]
1.使用環境：
輸入電源：三相四線制（或五線制）～380V±10%50Hz：
工作環境：溫度范圍不小于-5℃～+40℃，相對濕度不小于75%（25℃）。
2.裝置容量：≤10kVA;
3.電源控制箱：
主要由漏電保護器等組成，可獨立控制壓縮機、加熱器、水泵、風機、攪拌器等供電電源；
4.風洞系統：
采用離心風機，風機全壓不小于1000Pa，風量不小于800m3/h，功率不大于600WW；
5.測量儀表：
熱電阻傳感器采用Pt100電阻；
空氣側差壓變送器：測量范圍不高于1.5kPa；
水側差壓變送器：測量范圍不高于15kPa；
6.實驗對象：翅片管換熱器加支撐框架，外形尺寸不大于350mmX300mmX80mm;框架外形尺寸400mmX350mmX150mm。
[實驗項目]
1. 空氣流量測量；
2. 換熱器阻力測定；
3. 空氣流過換熱器時換熱量測定；
4. 水流過換熱器時換熱量測定；
5. 空氣加熱器性能測定；
6. 空氣冷卻器性能測定。
|
