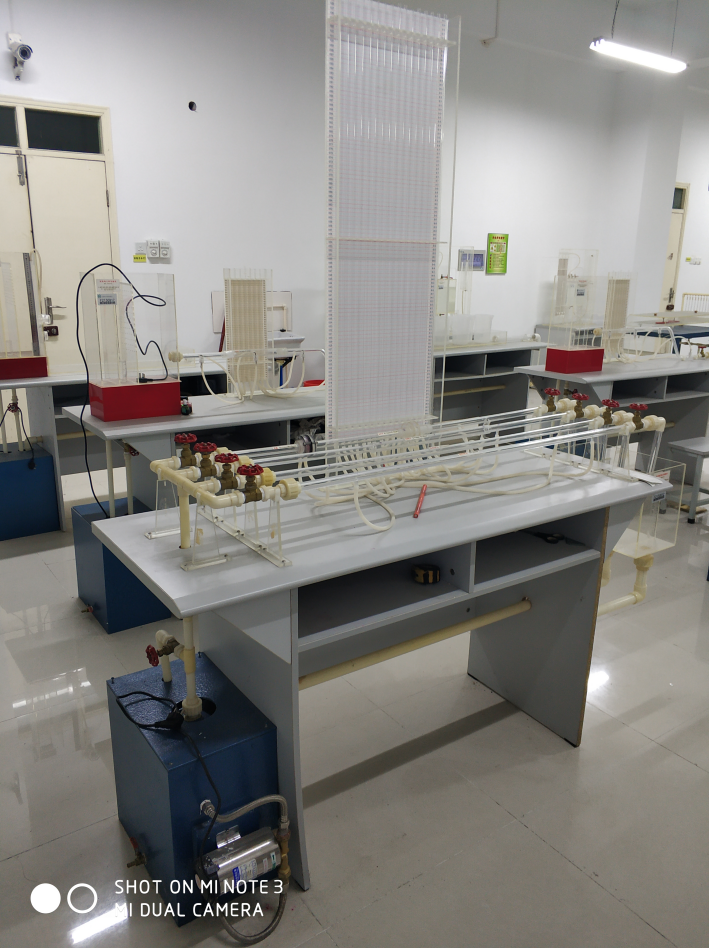

SB-586綜合阻力系數實驗臺
1、外形尺寸：1800×500×1600mm
2、工作電壓：220V 功率：150W
3、主要配置：儲水箱；沿程阻力系數 流量計測試管；局部部力測試管、伯努利測試管、孔板流量計和皮托管測試管、計量水箱（有機玻璃）、ABS回水管、上水管、低噪音水泵、控制閥等
4、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。
5、伯努利管：總長1000mm、內徑14mm和φ27mm，有機玻璃管制作，按兩點法求出各有變化點的動靜壓頭。
6、沿程阻力管：長1000mm、內徑φ14mm，有機玻璃制作，兩測壓點間的距離：1000mm。
7、局部阻力管：長1000mm、內徑φ14mm和φ20mm，有機玻璃制作。
8、孔板流量計測試管：內徑φ14mm和φ8mm
9、水泵 功率150W
流量：5000L/h
揚程：4米
出水口徑φ24.5mm上下浮動5mm
10、計量水箱：≥ 200mm×200mm
11、實驗水箱：有機玻璃制成，25L上下浮動1L，上裝指示液盒。
12、蓄水箱：容積約40L上下浮動1L，PVC板焊制而成。
13、實驗所用的流體--水為全循環設計。
